Cuarțul este folosit în topire?

Cuarțul este folosit în topire: un răspuns direct

Da, cuarțul este utilizat direct în procesele de topire și topire la temperaturi înalte, mai ales sub formă de creuzet de cuarț , un vas fabricat din silice topită care conține siliciu topit în timpul creșterii cristalelor în industriile semiconductoare și fotovoltaice. Crezetul de cuarț este principalul produs realizat din nisip de cuarț de înaltă puritate pentru câmpurile fotovoltaice și semiconductoare și este utilizat în principal pentru a susține cristalizarea continuă în condiții de temperatură ridicată. Funcționează ca un dispozitiv consumabil de cuarț folosit pentru a reține materia primă din polisiliciu, deoarece este încălzită peste punctul său de topire și trasă într-un singur lingot de cristal. Materialul este ales pentru că refractarele sau metalele obișnuite nu pot menține curățenia chimică necesară pentru siliciul electronic și solar, în timp ce sticla de cuarț poate. Din acest punct înainte, acest articol explică de ce cuarțul îndeplinește acest rol atât de eficient, cum diferă creuzetele de cuarț de calitate semiconductoare și fotovoltaică, cum sunt structurate intern și cum cumpărătorii pot selecta produsul potrivit din sticlă de cuarț pentru propria lor linie de topire sau procesare termică.

Crezetul de cuarț are proprietăți de curățenie, omogenitate și rezistență la temperaturi ridicate. Din perspectiva comportamentului fizic termic, punctul de deformare al unui creuzet tipic de cuarț este în jur de 1100 de grade Celsius , punctul de înmuiere este în jur de 1730 de grade Celsius , iar temperatura maximă de utilizare continuă este în jur de 1100 de grade Celsius , care poate ajunge la aproximativ 1450 de grade Celsius pentru perioade scurte. Această puritate ridicată, combinată cu rezistența susținută la temperaturi ridicate, oferă fundația pentru tragere fiabilă a tijei de siliciu monocristal și calitate constantă a unui singur cristal, făcând creuzetul de cuarț unul dintre materialele auxiliare cheie în sistemul de tragere monocristal. Creuzetele de cuarț sunt, în general, împărțite în două categorii în funcție de aplicația lor: creuzete de cuarț de calitate semiconductoare (grad electronic) și creuzete de cuarț de calitate fotovoltaică (grad solar), fiecare fabricat la puritate și specificații structurale diferite.

De ce sticla de cuarț rezista la cerințele termice ale topirii

Sticla de cuarț, denumită și cuarț topit sau silice topită, este produsă prin topirea dioxidului de siliciu extrem de pur la temperaturi care depășesc 1700 de grade Celsius și apoi răcirea acestuia într-un solid amorf necristalin. Această structură amorfă conferă sticlei de cuarț un coeficient de dilatare termică foarte scăzut, ceea ce înseamnă că materialul nu se crăpă ușor atunci când este încălzit și răcit în mod repetat, proprietate esențială în timpul ciclurilor de topire utilizate în cuptoarele de tragere a cristalelor. Spre deosebire de sticla soda-calcică obișnuită, tubul de sticlă de cuarț de înaltă puritate și produsele din tijă de sticlă de cuarț pot tolera variații rapide de temperatură fără a se sparge, motiv pentru care ferestrele din sticlă de cuarț și componentele foilor de sticlă de cuarț sunt, de asemenea, utilizate pe scară largă ca porturi de observare și elemente structurale în echipamentele cuptorului de înaltă temperatură.

Puritatea chimică este al doilea motiv pentru care cuarțul funcționează bine în mediile de topire. Orice impuritate metalică care migrează dintr-un perete de creuzet în siliciu topit poate modifica proprietățile electrice ale cristalului rezultat, ceea ce este inacceptabil în fabricarea semiconductorilor. Tubul de sticlă de cuarț de înaltă puritate, tijele de cristal de cuarț și stocul de tijă de sticlă de cuarț sunt rafinate pentru a minimiza oligoelemente precum fierul, aluminiul și metalele alcaline, menținând topitura stabilă din punct de vedere chimic pe tot parcursul procesului de tragere. Graficul de mai jos prezintă o comparație generală a caracteristicilor cheie de funcționare dintre cuarțul topit și alte două materiale tradiționale de tip refractar discutate adesea în literatura de proiectare a cuptorului, ilustrând de ce cuarțul topit rămâne materialul de căptușeală preferat pentru topiturile de siliciu.

Această comparație cu bară orizontală arată că sticla de cuarț topită este deosebit de ridicată în puritatea chimică și rezistența la șoc termic, cele două atribute cele mai critice pentru a conține siliciul topit fără a-l contamina. Stabilitatea dimensională reflectă coeficientul de dilatare termică foarte scăzut descris mai devreme, care menține forma creuzetului consistentă chiar și atunci când cuptorul circulă prin căldură extremă. Transparența optică este inclusă deoarece permite operatorilor să monitorizeze vizual nivelul de topire și interfața de creștere a cristalului fără a deschide cuptorul, un avantaj practic al ferestrei din sticlă de cuarț și componentelor de vizualizare a foii de sticlă de cuarț. Duritatea mecanică este evaluată mai moderat, deoarece sticla de cuarț este puternică la compresie, dar poate fi fragilă în caz de impact mecanic brusc, motiv pentru care protocoalele de manipulare atentă contează în timpul instalării și demontării unui creuzet de cuarț sau a unității de laborator cu creuzet de silice. În general, graficul ilustrează că combinația de puritate, rezistență termică și stabilitate, mai degrabă decât duritatea brută, este ceea ce face din cuarțul topit alegerea standard pentru vasele de topire a siliciului.

Creuzet de cuarț de gradul semiconductor versus fotovoltaic

Crezetele de cuarț sunt de obicei separate în categorii de grad semiconductor (numit și calitate electronică) și grad fotovoltaic (numit și grad solar), iar distincția se bazează pe nivelul de puritate cerut de aplicația din aval. Creuzetele de calitate semiconductoare susțin creșterea lingourilor de siliciu monocristalin care vor fi în cele din urmă tăiate în plachete pentru circuite integrate, unde chiar și impuritățile la nivel de părți pe miliard pot afecta performanța dispozitivului, astfel încât aceste creuzete sunt fabricate cu cel mai strict control al purității și cu cele mai riguroase specificații ale stratului interior. Crezetele fotovoltaice suportă lingouri de siliciu destinate celulelor solare, unde toleranța la puritate este oarecum mai largă, deoarece performanța celulelor solare este mai puțin sensibilă la urmele de impurități decât performanța logicii și a chipului de memorie, permițând un echilibru diferit între eficiența costurilor creuzetului și specificații.

Această diagramă radar compară creuzetul de cuarț de calitate semiconductor și fotovoltaic în șase atribute calitative care contează cel mai mult pentru cumpărătorii care își aprovizionează un creuzet de cuarț pentru laborator sau cuptoare de producție. Profilul de calitate a semiconductoarelor se extinde mai mult în exterior în ceea ce privește puritatea, controlul bulelor și uniformitatea peretelui, reflectând toleranța de fabricație mai strânsă necesară pentru materia primă de fabricare a plachetelor. Profilul de calitate fotovoltaică acoperă încă o zonă largă a graficului, indicând faptul că rămâne un produs de înaltă performanță, dar cu o alocare mai echilibrată în transparență și stabilitate termică, mai degrabă decât să împingă fiecare atribut la maximum. Rezistența la devitrificare, adică rezistența la cristalizarea nedorită a suprafeței sticlei în timpul expunerii prelungite la căldură, este strâns egală între cele două grade, deoarece ambele sunt construite din silice topită cu chimie termică de bază similară. Cumpărătorii care evaluează o probă de laborator de creuzet de cuarț sau un lot complet de producție pot folosi acest tip de cadru de comparație pentru a decide ce grad se potrivește cu lungimea ciclului de topire specific și ținta de puritate a produsului.

Structura unui creuzet de cuarț: o vedere izometrică

Un creuzet de cuarț de producție nu este un singur strat uniform de sticlă. Acesta constă, de obicei, dintr-un strat exterior opac care oferă suport structural și distribuție a căldurii, un strat interior transparent sau semitransparent care intră în contact direct cu siliciul topit și, în multe modele, un strat cu bule intercalat între ele, care ajută la gestionarea stresului termic și a degazării în timpul ciclului de topire. Diagrama de mai jos prezintă o vedere izometrică, etichetată a acestei structuri stratificate, care este utilă pentru a înțelege de ce un creuzet de silice topită opac și un creuzet de cuarț transparent se referă adesea la zone diferite ale aceleiași familii de produse, mai degrabă decât la linii de produse complet separate.

Stratul exterior opac vizibil în diagramă este compus din particule fine, strâns de silice, care împrăștie căldura uniform în jurul peretelui creuzetului și asigură rigiditatea mecanică necesară pentru a menține greutatea încărcăturii de siliciu în timpul unui ciclu lung de tragere. Chiar sub acesta se află stratul de tranziție cu bule, care conține o distribuție controlată a pungilor microscopice de gaz care ajută la absorbția stresului de dilatare termică și reduc riscul de fisurare pe măsură ce creuzetul este încălzit de la temperatura ambiantă până la intervalul său de funcționare. Stratul transparent cel mai interior este fabricat cu silice de cea mai mare puritate și cu cele mai puține bule, deoarece aceasta este suprafața care atinge direct siliciul topit și, prin urmare, are cea mai mare influență asupra controlului contaminării. Profilul jantei și al peretelui prezentat la baza diagramei este proiectat la un gradient de grosime specific, mai gros în apropierea bazei pentru a susține greutatea topiturii și se înclină treptat spre jantă, ceea ce ajută creuzetul să mențină stabilitatea dimensională pe tot parcursul ciclului termic. Înțelegerea acestei construcții stratificate ajută echipele de achiziții să evalueze dacă o probă de creuzet de cuarț furnizată, indiferent dacă este descrisă ca un creuzet de silice topită opac sau un creuzet de cuarț transparent, îndeplinește calitatea internă așteptată pentru un cuptor specific și un proces de tragere.

Procesul de fabricație și controlul calității

Producerea unui creuzet de cuarț începe cu aprovizionarea cu nisip de cuarț de înaltă puritate, care este cernut și tratat chimic pentru a îndepărta impuritățile metalice înainte de a fi alimentat într-un cuptor de turnare rotativ. În interiorul cuptorului, nisipul este topit la temperatură extrem de ridicată în timp ce matrița se rotește, permițând forței centrifuge să distribuie uniform silicea topită și să construiască structura de perete stratificat descrisă în secțiunea anterioară. După etapa inițială de formare, creuzetul trece printr-o serie de etape de finisare, inclusiv tăierea marginilor, inspecția suprafeței și verificarea dimensională, înainte de a fi supus verificărilor finale de calitate care evaluează distribuția bulelor, uniformitatea grosimii peretelui și claritatea optică în stratul interior. Deoarece contaminarea în orice stadiu poate compromite întregul lot, unitățile de producție dedicate producției de sticlă de cuarț, inclusiv creuzetul de cuarț, tubul de sticlă de cuarț și liniile de tije de sticlă de cuarț, mențin medii curate controlate, care sunt separate de praful industrial general și particulele din aer.

Această diagramă cu bare ilustrează ponderea relativă în timp a fiecărei etape majore de producție într-o linie de producție tipică a creuzetelor de cuarț, bazată pe descrierile generale ale proceselor comune în literatura de producție a silicei topite, mai degrabă decât pe orice orar fix unic. Etapa de topire rotativă ocupă cea mai mare parte a timpului de procesare, deoarece este locul în care se formează structura peretelui stratificat și unde controlul temperaturii trebuie să fie cel mai precis pentru a evita grosimea neuniformă a peretelui. Pregătirea materiilor prime necesită, de asemenea, destul de mult timp, deoarece cernuirea și purificarea nisipului de cuarț până la nivelul de puritate necesar nu poate fi grăbită fără a risca contaminarea mai târziu în proces. Răcirea necesită, de asemenea, un program atent controlat, deoarece răcirea prea rapidă a unei piese mari de silice topită poate introduce stres intern care ulterior duce la crăpare în timpul funcționării cuptorului. Tunderea și inspecția ocupă ferestre comparativ mai scurte în cronologia generală, dar rămân porți esențiale de calitate care determină dacă un creuzet de cuarț finit sau un instrument de sticlă de cuarț aferent îndeplinește standardele dimensionale și optice cerute de clienții semiconductori și fotovoltaici.

Dincolo de topirea siliciului: familia mai largă de produse din sticlă de cuarț

În timp ce creuzetul de cuarț este esențial pentru topirea siliciului, același material de bază susține o familie largă de produse speciale din sticlă optică utilizate în aplicații de laborator, industriale și chiar de wellness. Tubul de sticlă de cuarț de înaltă puritate și stocul de tije de sticlă de cuarț sunt utilizate pentru a fabrica aparate de laborator, cum ar fi un set de laborator cu creuzet de cuarț, ansambluri de țevi de sticlă și tije de cuarț topite personalizate pentru medii de cercetare în care sunt necesare inerții chimice și rezistență la căldură. Foaia de sticlă de cuarț și componentele ferestrelor din sticlă de cuarț, împreună cu placa de cuarț UV și placa rotundă de cuarț UV cu găuri, sunt utilizate acolo unde este nevoie de transmisie ultravioletă sau de acces la temperaturi ridicate, deoarece sticla obișnuită nu transmite lungimile de undă ultraviolete la fel de eficient ca cuarțul topit. Tijele de cuarț topite și tijele de cristal de cuarț sunt, de asemenea, modelate în componente de încălzire cu halogen și tuburi de încălzire cu infraroșu, inclusiv încălzitor cu tub de cuarț, încălzitor de cuarț din fibră de carbon și produse cu tub de încălzire cu infraroșu din fibră de carbon cuarț, care se bazează pe aceeași puritate și rezistență la șoc termic care fac cuarțul potrivit pentru topirea siliciului în primul rând.

O extensie interesantă a tehnologiei sticlei de cuarț este utilizarea acesteia în instrumentele de vindecare a sunetului. Deoarece cuarțul topit poate fi modelat în grosimi precise și uniforme ale peretelui și produce o rezonanță clară și susținută atunci când este vibrat, este folosit pentru a produce un castron cântător, boluri de alchimie de cristal, un triunghi cântător de cristal, o harpă de cristal, un diapazon din cristal de cuarț și un sfânt graal cântător de cristal. Aceste instrumente se bazează pe aceleași tehnici de topire rotativă și de control al peretelui de precizie utilizate în fabricarea creuzetelor, doar aplicate pentru un scop acustic diferit, mai degrabă decât unul termic. Alte articole de laborator de sprijin realizate din același material de siliciu topit de bază includ o cuvă de cuarț topit UV, o cuvă dreptunghiulară de cuarț, componente de barcă din sticlă de cuarț topit, rezistente la căldură, de înaltă puritate și articole de sticlă de laborator de uz general, cum ar fi un balon triunghiular, o pâlnie în formă triunghiulară și o ceașcă de măsurare cu borosilicat înalt, toate beneficiind de stabilitatea chimică din sticlă borosilicată topit.

Acest grafic tip gogoși prezintă o vedere calitativă generală a modului în care sticla de cuarț topită este distribuită în segmentele majore de aplicații, pe baza categoriilor de produse tipice din industrie, mai degrabă decât a unui studiu statistic specific. Segmentul creuzet și semiconductor împreună cu sticlăria de laborator alcătuiesc cea mai mare parte a diagramei, reflectând faptul că procesarea termică și chimia analitică rămân cele mai stabilite utilizări pentru silice topită de înaltă puritate. Aplicațiile pentru încălzire și tuburi cu infraroșu ocupă un segment mediu semnificativ, deoarece tubul de încălzire cu infraroșu din fibră de carbon cuarț și componentele de încălzire cu halogen au crescut constant, deoarece echipamentele de încălzire industriale și de consum favorizează din ce în ce mai mult elementele cu infraroșu cu răspuns rapid. Aplicațiile pentru ferestre optice și UV, inclusiv plăci de cuarț UV și produse pentru ferestre din sticlă de cuarț, formează un segment mai mic, dar stabil, legat de instrumente specializate și echipamente de sterilizare care depind de transmisia ultraviolete. Segmentul instrumentelor de vindecare a sunetului este cel mai mic prin comparație, dar reprezintă o nișă distinctivă în care proprietățile acustice ale cuarțului topit, mai degrabă decât proprietățile sale termice sau optice, sunt factorul principal de valoare, arătând cum un singur material de bază poate susține industrii de utilizare finală foarte diferite.

Selectarea creuzetului de cuarț potrivit sau a componentei de sticlă de cuarț

Alegerea între un creuzet de cuarț de calitate semiconductor și fotovoltaic, sau între diferite specificații pentru tuburi de sticlă de cuarț și tije de sticlă de cuarț, ar trebui să înceapă cu o definiție clară a intervalului de temperatură de funcționare și a toleranței de puritate a produsului din aval. Cumpărătorii ar trebui să ia în considerare, de asemenea, grosimea peretelui creuzetului și structura stratului, deoarece un strat exterior opac mai gros suportă, în general, cicluri mai lungi de tragere de un singur cristal, în timp ce un strat interior mai subțire, mai uniform, transparent susține un risc mai mic de contaminare. Următoarea listă rezumă criteriile practice de selecție pe care echipele de achiziții și de inginerie le examinează în mod obișnuit înainte de a finaliza o comandă de creuzet de cuarț sau de componente aferente din cuarț topit.

• Confirmați temperatura maximă de funcționare continuă și temperatura de vârf pe termen scurt la care creuzetul sau tubul trebuie să reziste în timpul ciclului de topire sau încălzire prevăzut.
• Potriviți gradul de puritate cu sensibilitatea produsului din aval, alegând gradul de semiconductor pentru materie primă de fabricare a plachetelor și gradul fotovoltaic pentru producția de lingouri solare.
• Examinați specificațiile de distribuție a bulelor și uniformității peretelui, în special pentru stratul de contact interior care atinge direct materialul topit.
• Verificați toleranțele dimensionale față de cuptorul specific sau echipamentul de tragere în care va fi instalat creuzetul, tubul de sticlă de cuarț sau tija de sticlă de cuarț.
• Solicitați instrucțiuni de manipulare și depozitare pentru a reduce riscul de șoc termic sau deteriorări mecanice înainte ca componenta să ajungă la utilizare operațională.

Această diagramă cu zonă și linie ilustrează un model general de adoptare ascendentă a componentelor de cuarț topit pe liniile de producție a cuptoarelor pe o perioadă de mai mulți ani, în concordanță cu extinderea mai largă a producției de siliciu monocristalin raportată în lanțul de aprovizionare fotovoltaic și semiconductor în ultimii ani. Creșterea constantă de la stânga la dreapta reflectă creșterea capacității cuptorului la nivel de industrie, fiecare dintre acestea necesită propriul set de creuzete de cuarț, tuburi de sticlă de cuarț și componente de susținere din silice topită. Zona umbrită de sub linie subliniază natura cumulativă a acestei cereri, deoarece creuzetele și componentele aferente sunt articole consumabile care trebuie înlocuite în mod regulat și nu instalate o singură dată, spre deosebire de echipamentul cuptorului în sine. Acest model subliniază de ce aprovizionarea constantă, controlată de calitate, de creuzet de cuarț și produse din tije de sticlă de cuarț este importantă pentru producătorii care operează linii continue sau aproape continue de creștere a cristalelor. Cumpărătorii care evaluează relațiile de aprovizionare pe termen lung caută adesea furnizori care pot demonstra o capacitate de producție stabilă, care ține pasul cu acest tip de curbă de creștere susținută pe mai mulți ani.

Despre Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. este o companie specializată în producția de cuarț și produse speciale din sticlă. Yancheng Mingyang Quartz Products Co., Ltd. este fabrica de producție a Jinzhou Mingde Quartz Glass Co., Ltd. din Jiangsu. De la înființare, compania s-a dezvoltat rapid, introducând tehnologie avansată și echipamente de producție în țară și în străinătate și îmbunătățind continuu calitatea produselor. Bazându-se pe propriile avantaje, compania a dezvoltat o varietate de produse potrivite pentru piață, care răspund nevoilor diferiților clienți și a rezolvat multe provocări urgente de producție pentru clienții săi de-a lungul lanțului de aprovizionare cu cuarț și sticlă specială.

Gama de produse a companiei include tuburi de sticlă de cuarț, tuburi de sticlă de cuarț cu două orificii, tije de sticlă de cuarț, foi de cuarț, ferestre de safir, ferestre de sticlă cu fluorură de calciu, acoperiri cu infraroșu și ultraviolete, panouri de fereastră din sticlă aluminosilicată rezistentă la presiune înaltă, instrumente din sticlă cu cuarț, instrumente din sticlă borosilicată înaltă, tuburi de cuarț, creuzete cu cuarț cu infraroșu, cuarț cu infraroșu. tuburi de încălzire, încălzitoare cu radiație direcțională în infraroșu îndepărtat, lămpi germicide cu ultraviolete și alte tipuri speciale de produse din sticlă de cuarț. Acest domeniu larg de producție permite companiei să sprijine clienții care au nevoie atât de aprovizionare standard cu creuzet de cuarț, cât și de tuburi de sticlă de cuarț, precum și de articole mai specializate, cum ar fi ferestrele din safir și componentele tubului de încălzire cu infraroșu, într-o relație unică cu furnizorul.

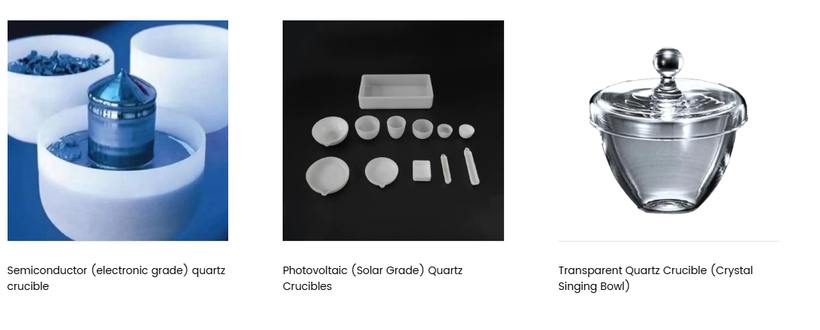

Exemplele de produse prezentate mai sus ilustrează gama din familia creuzetelor de cuarț, de la un creuzet de cuarț semiconductor (de calitate electronică) cu structura sa caracteristică a peretelui stratificat, la un set de creuzete de cuarț fotovoltaice (de calitate solară) de diferite dimensiuni pentru diferite capacități de cuptor, până la un creuzet de cuarț transparent al cărui pereți clar, subțire, este valorificat și sub formă de bolțuri cu pereți subțiri. Această gamă vizuală evidențiază modul în care același material de silice topită și experiență de fabricație se traduc în produse pentru industrii de utilizare finală foarte diferite, de la topirea cristalelor de siliciu la sticlărie de laborator până la instrumente acustice, toate produse cu aceeași atenție subiacentă pentru puritate și precizie structurală.
