Cum să selectați dimensiunea corectă a tubului de cuarț pentru proiectul dvs.?

Selectarea csauectă tub de sticlă de cuarț dimensiunea necesită potrivirea a patru parametri cu aplicația dvs.: diametrul exterior (OD), grosimea peretelui, lungimea și calitatea materialului. Fă-i bine pe toți patru și pe tine cuptor cu tub de cuarț , lampa UV, sistemul de difuzie cu semiconductor sau încălzitorul cu infraroșu vor funcționa fiabil conform specificațiilor. Pierdeți unul - în special grosimea peretelui pe un sistem presurizat sau cu vid - și tubul se poate crăpa, se poate prăbuși sau eșua termic. Acest ghid oferă un cadru de selecție structurat pentru aprovizionarea inginerilor, managerilor de achiziții și tehnicienilor de laborator cuarț topit or tub de silice topită produse pentru aplicații industriale și științifice.

Procesul de selecție urmează cinci pași: (1) definiți mediul termic și chimic, (2) determinați diametrul exterior și alezajul necesar, (3) calculați grosimea minimă a peretelui pentru presiune sau vid, (4) selectați corect tuburi de cuarț grad (transparent, OH scăzut, lăptos sau colorat) și (5) confirmați disponibilitatea și timpul de livrare cu dvs. furnizor de tuburi din sticlă de cuarț . Fiecare pas este acoperit în detaliu mai jos cu date de referință și exemple lucrate.

Gama de produse tub de sticlă de cuarț: șase forme stşiard

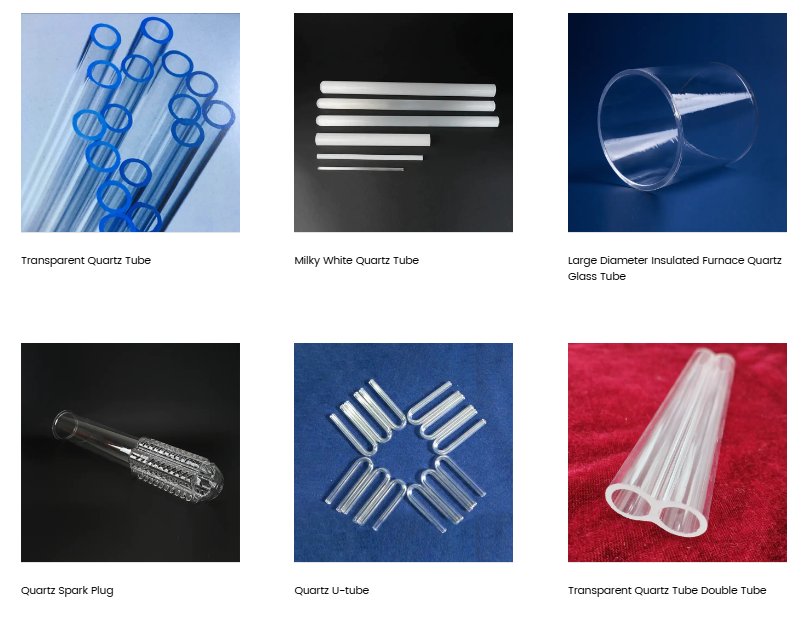

Imaginea de mai jos prezintă șase forme de produs reprezentative de la Yancheng Mingyang tub de sticlă de cuarț interval. Fiecare formular abordează o cerință de aplicație distinctă, de la tuburi transparente stşiard până la geometrii complexe cu orificiu dublu și tub în U.

Din gama de produse prezentată: Tub transparent de cuarț (stânga sus, cu vârful albastru) — clar stşiard tub de silice topită cu conținut de SiO2 mai mare de 99,9% și transmisie optică peste 93%, utilizat în lămpi UV, cuptoare cu semiconductor și instrumente optice. Tub de cuarț alb lăptos (centru sus) — tub translucid (opac) produs prin barbotare controlată în timpul fuziunii, optimizat pentru aplicații de încălzire cu infraroșu în care este necesară distribuția difuză a radiației. Tub de sticlă de cuarț pentru cuptor cu diametru mare izolat (dreapta sus) - cu gaură largă tub de cuarț de înaltă temperatură pentru aplicații în cuptor de difuzie și reactoare CVD până la 1200°C serviciu continuu. Bujie de cuarț (stânga jos) — componentă de cuarț prelucrată cu precizie care demonstrează capacitatea de procesare secundară a fabricii Mingyang. Tub de cuarț în U (jos în centru) — îndoit țeavă de cuarț pentru aplicații pentru schimbătoare de căldură și sisteme de recirculare a fluidelor. Tub transparent de cuarț Double Tube (dreapta jos) — coaxial dublu orificiu teava de sticla pentru aplicații care necesită două canale independente de fluid sau gaz într-un singur corp, cum ar fi ansambluri de lămpi de sterilizare UV și reactoare chimice de specialitate.

Pasul 1: Definiți mediul termic și chimic

Înainte de a specifica orice dimensiune, definiți mediul de operare. Sticla de cuarț funcționează diferit față de sticla borosilicată ( bogat în borosilicat sticla se inmoaie la aproximativ 820°C; cuarț topit se înmoaie la 1665°C), așa că prima întrebare este dacă aplicația necesită de fapt cuarț sau dacă sticla borosilicată - folosită în pahare de măsurare cu un conținut ridicat de borosilicat, baloane triunghiulare și pâlnii triunghiulare în laboratoarele de chimie - este suficientă. Dacă temperatura de funcționare depășește 500°C susținută sau este de așteptat un șoc termic (cicluri rapide de încălzire/răcire), cuarțul este alegerea corectă.

Compatibilitatea chimică este al doilea factor de mediu. Tub de sticlă de cuarț rezistă practic tuturor acizilor (cu excepția clorhidric, sulfuric, azotic, fluorhidric) și la majoritatea solvenților organici, făcându-l alegerea stşiard pentru livrarea mediului coroziv în conductele din industria chimică. În contexte medicale și de laborator, biocompatibilitatea sa îl face potrivit pentru echipamente de sterilizare și instrumente analitice. Aplicațiile care implică acid fluorhidric sau acid fosforic fierbinte necesită materiale alternative, cum ar fi tubulatura căptușită cu PTFE.

Pasul 2: Determinați diametrul exterior și alezajul pentru aplicația dvs

Diametrul exterior (OD) este antrenat de fitingul, flanșa sau orificiul cuptorului în care trebuie să se potrivească. Alezajul (diametrul interior, ID) este antrenat de debitul fluidului sau al gazului sau de componenta care trebuie să treacă prin tub (cum ar fi un element de încălzire sau preforma de fibră optică). Diagrama cu bare orizontale de mai jos arată cele mai comune intervale OD pentru fiecare categorie majoră de aplicații tuburi de cuarț .

Graficul dezvăluie că aplicațiile cu tuburi semiconductoare ale cuptorului necesită cea mai largă gamă OD - de la 50 mm la 200 mm - determinată de necesitatea de a găzdui loturi de plachete de siliciu de 150 mm, 200 mm și 300 mm în interiorul tubului cuptorului. Acesta este cel mai mare și mai solicitant segment pentru tub de cuarț de înaltă temperatură produse și necesită în mod obișnuit tuburi de sticlă de cuarț izolate pentru cuptor cu diametru mare, cum ar fi cel prezentat în imaginea produsului de mai sus. Lămpile germicide UV și tuburile de încălzire cu infraroșu cu halogen ocupă capătul cu diametru îngust (8–25 mm și, respectiv, 10–20 mm), unde toleranța strânsă la DO și transmisia UV excelentă sunt criteriile de selecție primare, mai degrabă decât capacitatea de încărcare structurală. Tuburile suport pentru preforme din fibră optică și de laborator se întind pe o gamă moderată (4–30 mm) și necesită adesea cele mai strânse toleranțe dimensionale - de obicei toleranță OD de ± 0,1 mm pentru aplicații optice de precizie. Conductele pentru reactoare chimice acoperă cea mai largă gamă practică în achizițiile zilnice, de la 15 mm la peste 100 mm, în funcție de debitul și scara reactorului. Pentru tuburi de cuarț personalizate cerințe în afara intervalelor stşiard, Yancheng Mingyang oferă desen și prelucrare conform specificațiilor cu control dimensional confirmat.

Pasul 3: Calculați grosimea minimă a peretelui pentru presiune și vacuum

Grosimea peretelui este dimensiunea cea mai critică pentru siguranță tub de cuarț selecție. Grosimea peretelui subspecificată duce la ruperea tubului sub presiune internă sau la prăbușirea sub vid extern. Următoarea formulă (de la ASME B31.3 țevi pentru instalații chimice, adaptată pentru materiale de sticlă) oferă o primă estimare conservatoare:

t_min = (P x OD) / (2 x S P)

Unde P = presiunea manometrică internă (MPa), OD = diametrul exterior (mm), S = tensiunea admisă pentru cuarțul topit (aproximativ 7 MPa pentru sarcină susținută la temperatura camerei; reduceți cu 50% peste 800°C). Un factor de siguranță de cel puțin 4x este recomşiat pentru cuarț datorită modului său de eroare fragilă.

• Exemplul 1 (plicul lămpii UV): OD = 20 mm, presiune internă aproximativ atmosferică (0 gauge). Peretele minim: 1,0–1,5 mm este stşiard. Motorul principal este robustețea manevrării mecanice, nu presiunea.
• Exemplul 2 (reactor chimic presurizat, 0,3 MPa): OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Aplicați factor de siguranță de 4x: perete minim = 4,2 mm. Specificați perete de 5 mm pentru disponibilitatea standard.
• Exemplul 3 (cuptor de difuzie cu semiconductor, vid la 0,01 Pa): Presiunea de colaps guvernează. Pentru un tub cu diametrul exterior de 100 mm, peretele minim pentru serviciul cu vid este de obicei de 3–4 mm, după cum se verifică prin analiza cu elemente finite. Consultați-vă furnizor de tuburi din sticlă de cuarț pentru confirmarea grosimii peretelui cu vid.

Pentru cuptor cu tub de cuarț aplicații la presiunea atmosferică, grosimea peretelui este determinată în primul rând de gestionarea gradientului termic: pereții mai subțiri echilibrează temperatura mai repede (stres termic mai mic), dar au o rezistență mecanică mai mică. Pentru tuburile de cuptor atmosferice standard, grosimea peretelui de 2–3 mm este tipică pentru OD 50–100 mm.

Pasul 4: Selectați gradul de cuarț corect pentru aplicația dvs

Nu toate tub de sticlă de cuarț notele sunt interschimbabile. Gradul determină conținutul de hidroxil (OH), spectrul de transmisie, densitatea bulelor și finisajul suprafeței - fiecare dintre acestea afectând performanța în aplicații specifice. Graficul radar de mai jos compară patru clase principale pe șase criterii de selecție.

Diagrama radar evidențiază compromisurile dintre cele trei tipuri de tuburi de cuarț cele mai des procurate. Cuarț transparent cu conținut ridicat de OH (prezentat în imaginea produsului ca tuburi cu vârf albastru) excelează în transmisia UV și claritate optică - făcându-l alegerea standard pentru Tub de cuarț UV aplicații precum lămpi germicide, ambalaje cu LED-uri UV, cuve de cuarț topit UV și Placă de cuarț UV componente. Cu toate acestea, conținutul său relativ ridicat de hidroxil (de obicei 150–300 ppm OH) îl face nepotrivit pentru lămpile cu mercur de înaltă presiune sau sursele HID cu halogenuri metalice, unde absorbția OH la 2,72 microni determină întunecarea prematură a lămpii. Tub de silice topită cu conținut scăzut de OH dehidroxilat cu conținut de OH sub 10 ppm - și sub 5 ppm realizabil prin dehidroxilare în vid - are cel mai mare scor pe axa OH scăzut și este alegerea corectă pentru plicurile lămpilor HID, tuburile lămpilor cu halogen și aplicațiile de încălzire cu tub cuarț cu infraroșu îndepărtat, unde tubul trebuie să transmită eficient radiația IR pe toată durata de viață. Tub de cuarț lăptos (opac). sacrifică transmisia UV și vizibilă în întregime în schimbul unei emisii IR difuze superioare, făcându-l clasa preferată pentru încălzitoarele cu tub de cuarț cu infraroșu îndepărtat și ansamblurile de încălzire cu cuarț din fibră de carbon unde este necesară o distribuție uniformă a căldurii pe suprafața tubului. Atât gradul de OH scăzut, cât și cel lăptos mențin aceeași rezistență termică excelentă și rezistență chimică ca și cuarțul transparent. Pentru aplicații care necesită confirmarea conținutului de SiO2 peste 99,9% - cum ar fi tuburile CVD semiconductoare, creuzet de cuarț aplicații, sau cuarț topit rods utilizate ca suporturi de creuzet de cuarț de laborator — documentația certificatului de analiză (CoA) trebuie solicitată de la furnizor.

Pasul 5: Toleranță de lungime, standarde dimensionale și specificații personalizate

Tuburile standard din sticlă de cuarț sunt furnizate în lungimi de 1000 mm, 1500 mm și 2000 mm. Lungimile de tăiere cu toleranță de ±1mm sunt standard; toleranțe mai strânse (±0,5 mm sau mai bune) sunt disponibile pentru aplicații optice și semiconductoare de precizie la un timp suplimentar de livrare. Graficul cu linii de mai jos arată modul în care cerințele de toleranță dimensională afectează disponibilitatea practică a intervalului OD de la o unitate de producție standard.

Diagrama cu linii demonstrează un compromis fundamental în achiziționarea tubului de cuarț: pe măsură ce cerințele de toleranță dimensională se înăsprește, diametrul exterior maxim realizabil scade din cauza limitărilor operațiilor de precizie de desenare și șlefuire. La clasa de toleranță standard (± 1 mm), sunt disponibile diametrul exterior de până la 200 mm - acoperind întreaga gamă de aplicații cu tuburi semiconductoare pentru cuptor și reactoare chimice mari. La toleranță la gradul optic (± 0,2 mm), OD maxim practic este de aproximativ 80 mm, ceea ce acoperă majoritatea aplicațiilor de laborator și a tuburilor suport pentru preforme din fibră optică. La toleranța de gradul semiconductorilor (±0,1 mm), diametrul exterior maxim este de aproximativ 50 mm, reflectând operațiunile intensive de șlefuire și lustruire necesare pentru a atinge acest nivel de precizie pe un material fragil. Pentru tuburi de cuarț personalizate cerințele care combină OD mare cu toleranță strânsă - de exemplu, un tub de 150 mm OD cu toleranță de ± 0,2 mm pentru un reactor MOCVD specializat - timpii de livrare prelungiți de 4-8 săptămâni sunt tipice și ar trebui să fie luate în considerare în planificarea proiectului. Yancheng Mingyang oferă consultanță inginerească cu privire la specificațiile dimensionale pentru a ajuta clienții să identifice clasa minimă de toleranță care le satisface cerințele funcționale, evitând supraspecificarea care prelungește în mod inutil timpul de livrare și crește costul de achiziție.

Referință de selecție a tubului de cuarț specific aplicației

Următorul tabel consolidează cadrul de selecție în patru pași într-un ghid rapid de referință pentru cele mai comune aplicații cu tuburi de sticlă de cuarț. Acoperă întreaga gamă de produse de la standard tub de sticlă de cuarț de înaltă puritate and tijă de sticlă de cuarț componente la produse de încălzire și optice specializate.

Produse din sticlă de cuarț dincolo de tuburi: gamă extinsă de produse

în timp ce tub de sticlă de cuarț and teava de sticla produse formând nucleul gamei de produse, Yancheng Mingyang furnizează un portofoliu larg de cuarț și produse din sticlă specială care servesc nevoilor de aplicare complementare. Acestea includ tijă de sticlă de cuarțs (tije de cuarț topite și tije de cristal de cuarț) pentru aplicații optice și structurale, foaie de sticlă de cuarț and fereastră din sticlă de cuarț panouri pentru camere de vid și ansambluri optice, Placă de cuarț UV and Placă rotundă de cuarț UV cu găuri pentru fotolitografie și sisteme de întărire UV și Cuve de cuarț fuzionat UV și formate dreptunghiulare cuve de cuarț pentru spectroscopie și instrumente analitice.

Pe segmentul de produse pentru încălzire, compania produce încălzitor cu halogen cu infraroșu tuburi, Încălzitor cu tub de cuarț cu infraroșu îndepărtat adunări și încălzitor de cuarț din fibră de carbon and tub de încălzire cu infraroșu din fibră de carbon cuarț produse pentru aplicații de încălzire industrială. Aceste produse de încălzire profită de calitatea tubului de cuarț lăptoasă și cu conținut scăzut de OH pentru a maximiza eficiența emisiei în infraroșu. Pentru aplicații de laborator și de cercetare științifică, gama include creuzet de cuarț de laborator and laborator creuzet de silice produse, creuzet opac de silice topită pentru creșterea cristalelor și creuzet de cuarț limpede variante pentru procese care necesită monitorizarea vizuală a topiturii. Articolele de specialitate includ instrumente din sticlă de cuarț , bogat în borosilicat measuring cup , pâlnie de formă triunghiulară , și chimia balonului triunghiular sticlărie — unind între sticlăria standard de laborator și segmentele de cuarț de înaltă performanță.

Compania furnizează, de asemenea instrumente de vindecare a sunetului inclusiv castron cantaresc de cristal , Boluri de alchimie de cristal , Diapason cu cristal de cuarț , Triunghiul cântător de cristal , Harpa de cristal , și Cristal Cântând Sfântul Graal produse — o zonă de aplicare în creștere care valorifică proprietățile de rezonanță acustică ale sticlei de cuarț topite de înaltă puritate pentru utilizarea instrumentelor terapeutice și muzicale.
